Gondban vagyok, mert megkértem TJ-t, írjon pár sort arról, amiről én a második mondatnál elvesztem a fonalat, de közben megjelent a szórólap tervezet is, ami az Audio Expora már megkaparintható és időtálló papíros lesz. Persze, TJ megint új fába vágta a fejszéjét és a Tőle megszokott vehemenciával viszi végbe a fa kidöntését, vagyis a jobb és jobb hangok tologatását előre. Mire ebből a mondatból kikeveredtem, Szergej Bubka ugrott be, aki évente döntötte meg a saját világrekordját, de minidg egy centivel, hogy hagyjon valamit a következő évre is :D

Szóval, melyikkel is kezdjem? Maradjunk a személyesebbnél (vágás nélkül), amit kölön, nekünk, halfnotereknek írt:

Ritkán szokott revox barátom információt kérni egy DIY erősítőről - de azért most mégis megtette :)

A TRIP-FET unity coupled SE V-MOSFET erősítő egyenes leszármazottja az elektroncsöves single ended erősítőknek, de van benne egy lényeges minőségi ugrás.
Ez pedig a kimenőtranszformátort érinti, mert az az SE erősítők egyik legkritikusabb alkatrésze. Az újitás lényegi eleme, hogy a quadrifiláris tekercselésnek köszönhetően nem csak mágneses indukció révén történik az energiaátvitel, hanem vezetékek közötti direkt kapacítív csatolással is. Az egymáshoz szorosan illeszkedő menetsorok nagymértékben kiterjesztik a felső határfrekvenciát, akár 400kHz-ig is.
Az új megoldás még több további paramétert is feljavít (pl. torzítás, fázisátvitel), de az ebből származó, hallható előnyök leginkább a zenei megjelenítésben várhatók.
TJ.

...

Köszönjük a gyors összefoglalót és akkor a szórólapot is iderángatom, amely szintén értékes gondolatokat tartalmaz, illetve kicsit jobban részletez. A teljes anyag egyébként a szórólap végén található linken követhető, afféle percről-percre stílusban.

...

Az Audio Hobby bemutatja a TRIP-FET egységcsatolt, quadrifilar transzformátoros SE erősítőjét.

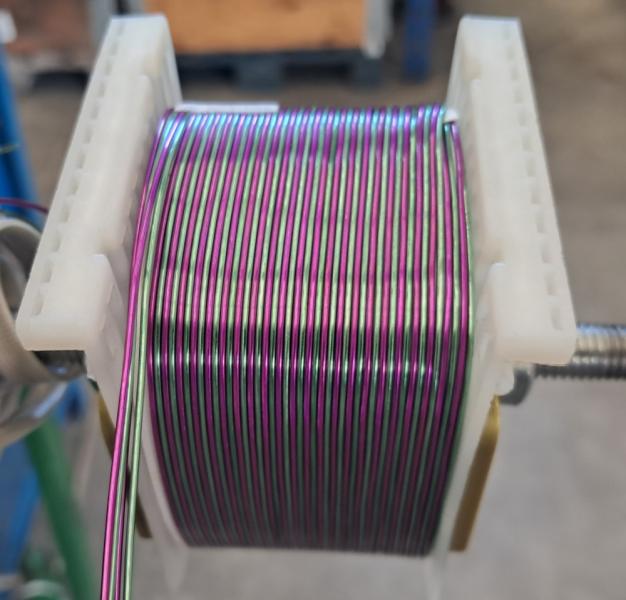

Ez a single ended erősítők félvezetővel müködő generációjának eddig még nem látott új változata, amelynek szimmetrikus be és kimenete van. További fejlesztés az unity coupled quadrifiláris tekercselésű (4 huzal egymás mellett, egyszerre feltekerve) kimeneti transzformátor, amely így 1:1:1 áttétellel müködik.

A kimeneti SE fokozatban lévő komplex aktív eszköz egy V-MOSPOWER FET+ két laterális MOSFET-ből lett kialakítva, ez próbálja meg az elképzelt "ideális MOSFET" szerepét magára vállalni. Az antiparallel (APSE) megoldás rendkivül kis bemeneti kapacítást, és különleges, kettős source követő kimeneteket hoz létre - ez valósítja meg a hajtás szimmetriáját is.

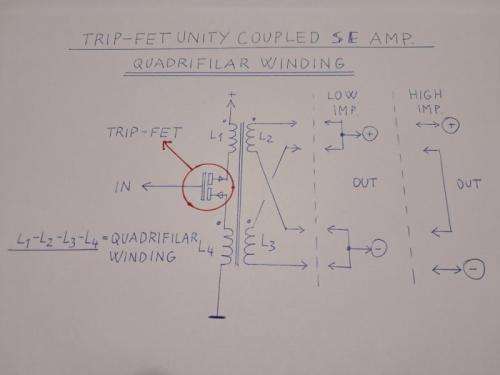

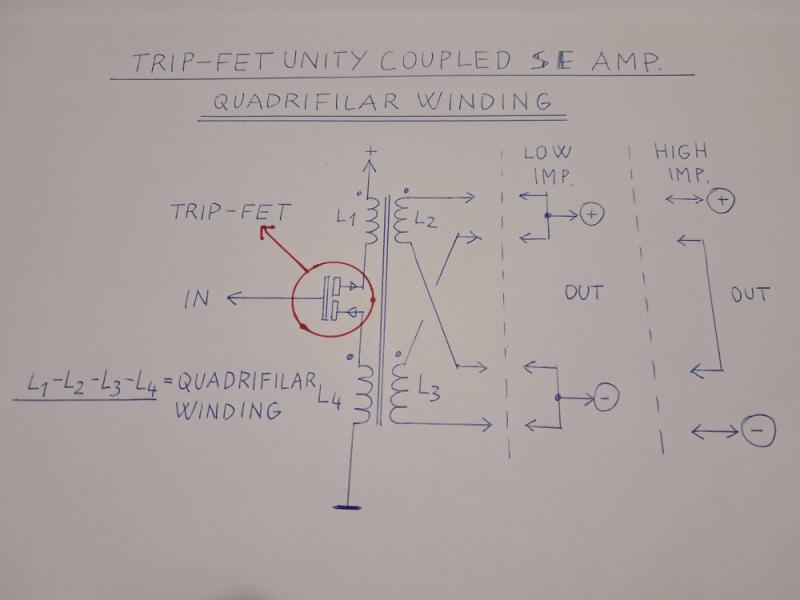

A forradalmian új quadrifiláris tekercselésű, 1:1:1 áttételű kimenő transzformátor pedig az egységcsatolt primerekkel együtt tekert, kettős szekunder tekercsekkel javítja tovább a kapcsolás szimmetriáját.

Az előzetes mérések alapján az unity coupled megoldás lényegesen jobb frekvencia átvitelt tesz lehetővé, míg közben igen kis mértékű kimeneti fázishibát okoz.

Információk: V-Fet Single Ended Amplifier - avxforum.hu

Audio Hobby
TJ.

...

Így tovább TJ és egyelőre várjuk az ideit (Audio Expo 106-os szoba!!!), de gyanítom, Te már a következőn -is- gondolkodsz :)
